防开路模块说明书
产品介绍:
防开路模块电路采用可靠性电子元器件,它除了具有电子软开关性质,还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时,在二次绕组中产生的电压高于正常运行电压(数值取决于 CT 本身参数和运行工况),此时并接的电子元器件瞬间进入导通状态,可长时间经受8A的电流,短时耐受电流达20A,从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后,防开路模块内部电子开关自行断开,不影响其他设备正常工作。
技术参数:
1、正常漏电流 IL20V:≤1mA
2、输入电阻:>50MΩ
3、保护导通电压: 相序:38V 零序:28V
4、保护(启动)后电压:<2V
5、保护导通时间:T s≤10ms
6、保护耐受电流:8A
7、耐受电流:20A
8、复位方式:自动复位
产品实物及尺寸图(单位 mm):
厚度 25mm 螺丝固定孔尺寸(3.5*5.5)

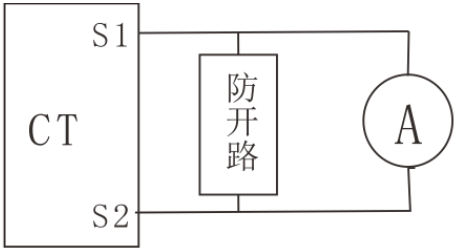

接线说明: 模块上的两个接线端子分别连接到电流互感器的 S1、S2 即可。(不分正负极)
接线示意图:
