一二次融合用互感器防开路模块
(FKL-L7)
一、产品介绍:
防开路模块电路采用可靠性电子元器件,它除了具有电子软开关性质,还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时,在二次绕组中产生的电压高于正常运行电压(数值取决于 CT 本身参数和运行工况),此时并接的电子元器件瞬间进入导通状态,可长时间经受 8A 的电流,短时耐受电流达20A,从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后,防开路模块内部电子开关自行断开,不影响其他设备正常工作。 该模块在原有单相基础上,将两组相序模块和一个零序模块整合为一体化,方便使用和固定。安装时只需将互感器端子跟防开路模块对应端子并联即可。
二、技术参数:
1、正常漏电流 IL20V:≤1mA
2、输入电阻:>50MΩ
3、保护导通电压: 相序:38V 零序:28V
4、保护(启动)后电压:<2V
5、保护导通时间:T s≤10ms
6、保护耐受电流:8A
7、耐受电流高达:20A
8、复位方式:自动复位
三、产品质保:
本产品自交付之日起,提供一年质量保证。在保质期内,由于产品本身品质问题导 致的产品损坏,本公司予以免费维修,必要时进行更换。因使用不当或非质量原因引起 的损坏或超过质保期,本公司予以终身维护和维修,其费用由客户承担。

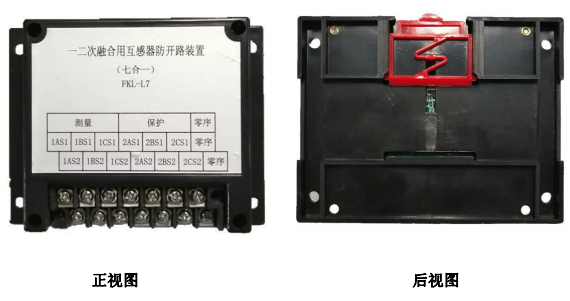

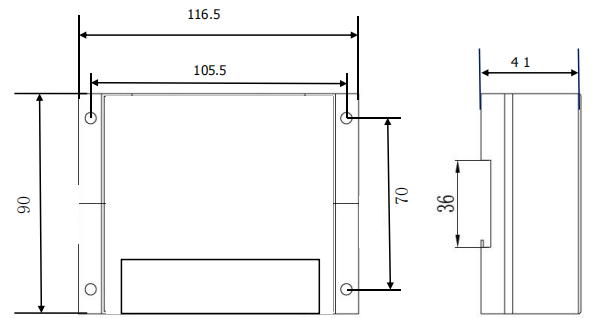

四、产品实物及尺寸图:(单位 mm)

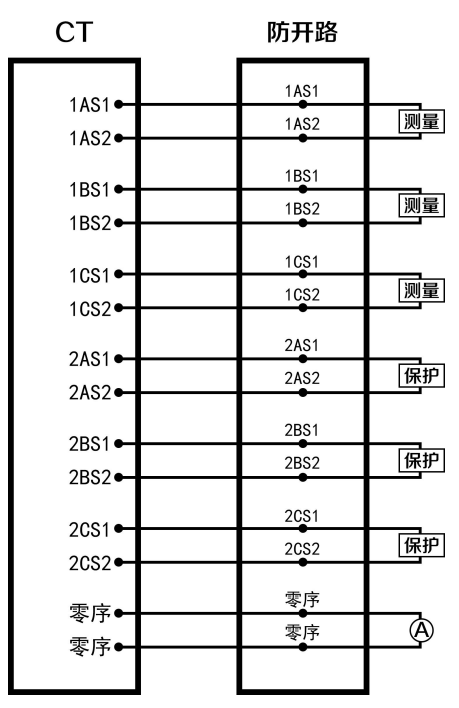

接线图:
