四合一防开路模块说明书
一、产品介绍:
防开路模块电路采用可靠性电子元器件,它除了具有电子软开关性质,还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时,在二次绕组中产生的电压高于正常运行电压(数值取决于CT 本身参数和运行工况),此时并接的电子元器件瞬间进入导通状态,可长时间经受5A的电流,短时耐受电流达10A,从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后,防开路模块内部电子开关自行断开,不影响其他设备正常工作。该模块在原有单相基础上,将三个相序模块和一个零序模块整合为一体化,方便使用和固定。
二、技术参数:
正常漏电流IL20V:≤1mA
输入电阻:>50MΩ
保护导通电压: A B C(38V),零序(28V)
保护(启动)后电压:<2V
保护导通时间:T s≤10ms
保护耐受电流:5A
耐受电流达:10A(10s)
复位方式:自动复位

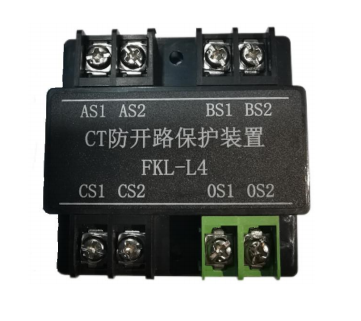

三、产品实物图:

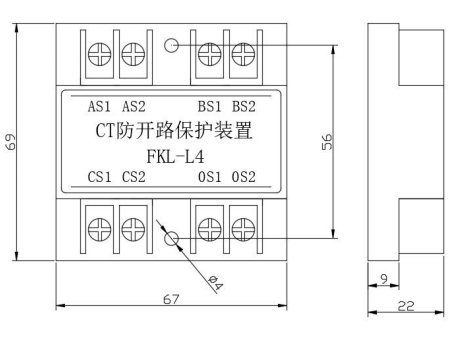

四、产品尺寸图:
