CT防开路保护装置说明书
FKL-L4A
一、产品介绍:
防开路模块电路采用可靠性电子元器件,它除了具有电子软开关性质,还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时,在二次绕组中产生的电压高于正常运行电压(数值取决于CT本身参数和运行工况),此时并接的电子元器件瞬间进入导通状态,可长时间经受5A的电流,短时耐受电流达10A,从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后,防开路模块内部电子开关自行断开,不影响其他设备正常工作。该模块在原有单相基础上,将三个相序模块和一个零序模块整合为一体化,方便使用和固定。
二、技术参数:
1、正常漏电流小于0.05mA
2、输入电阻大于50MΩ
3、互感器开路后,二次端口电压小于2V
4、装置启动时间不大于10ms
5、保护耐受电流:5A
6、复位方式:自动复位

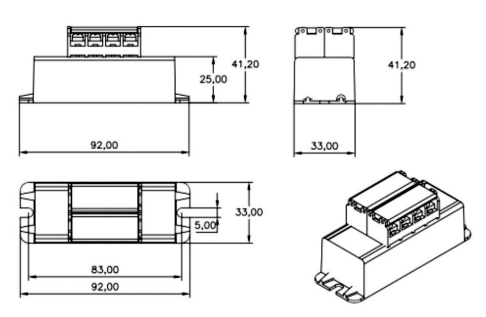

三、产品尺寸图(mm):

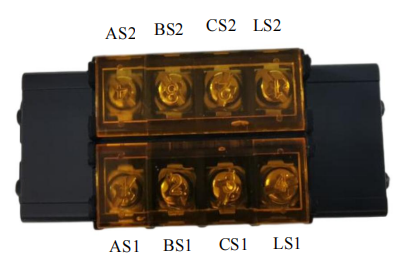

四、端子定义图:

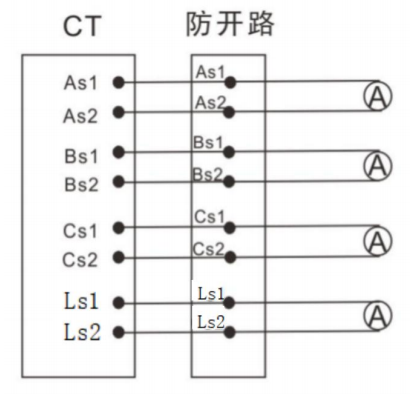

五、接线示意图:
