DSN-WY-M01型智能闭锁装置
一、产品简介:
DSN-WY-M01 智能闭锁装置,用于高压开关柜的门锁,是保证电网安全运行、确保设备和人身安全、防止误操作的重要安全装置;该装置广泛用于新型的户内环网柜或老型配电柜的改造, 防止带电的时候对开关柜进行操作。该设备无需任何辅助电源,由电子钥匙进行验电解锁操作。

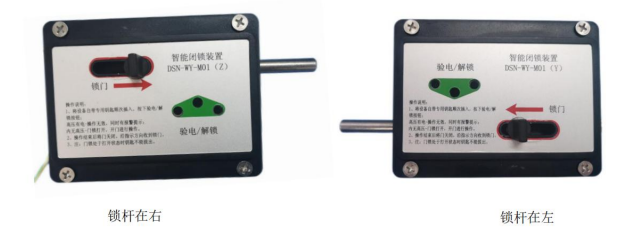

二、DSN-WY-M01外观
三、产品主要性能参数
联锁信号输出符合 DL/T538 标准
电磁锁需配合带有干接点输出的带电显使用,不区分极性
有联锁信号输出可以开锁,无联锁信号输出不开锁
抗冲击:15Kg 11ms
环境温度:-30~55℃
环境湿度:95﹪无冷凝或滴水
锁杆行程:14mm
重量:290 克
外观尺寸: 110*83*40(单位:mm)
四、使用说明
4.1 将产品的专用钥匙对正孔位插入锁体,按下“验电/解锁”按钮进行验电解锁操作。 高压有电,操作无效,同时有报警提示音; 内无高压,门锁打开,开门进行操作;
4.2 操作结束后将柜门关闭,沿箭头方向闭锁。
4.3 开锁前请将钥匙与无源电磁锁紧密贴合到位,以免造成开锁不畅 。
注意:关闭柜门时,锁体必须处于开锁状态!否则会磕碰锁杆,造成锁体损坏,影响正常使用。
五、产品尺寸、接线、及安装说明

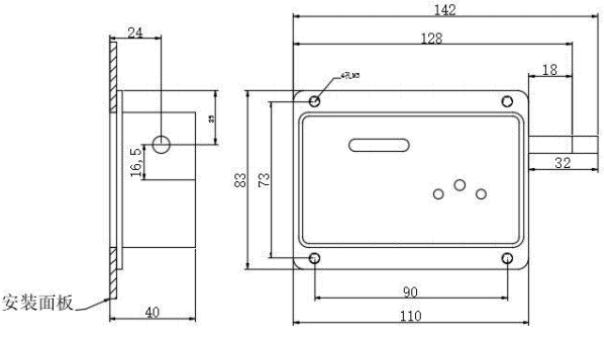

5.1 产品尺寸

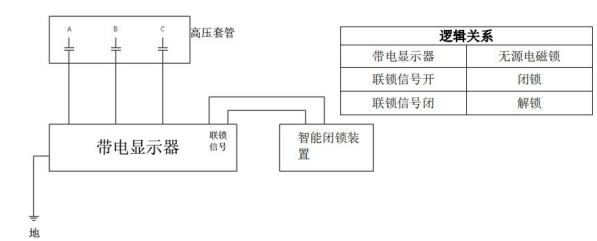

5.2 接线示意图

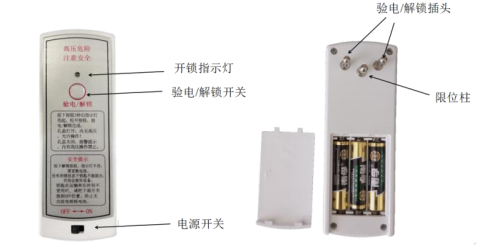

5.3 电子钥匙

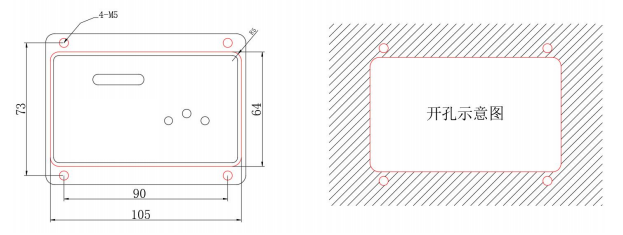

5.4 安装说明:取下前壳的 4 颗螺钉,将壳体正面朝向柜体外部,进行安装,开槽尺寸如下图所示
