PML-D01A型智能闭锁装置
一、产品简介
该智能闭锁装置用于高压开关柜的门锁,是保证电网安全运行、确保设备和人身安全、防止误操作的重要安全装置,该装置广泛用于新型的户内环网柜或老型配电柜的改造,只需和开关柜 内传统带电显示器连接的(高压套管)传感器接通,就能避免带电误合接地刀事故,确保检修安全。
二、智能闭锁装置PML-D01A功能特点介绍
PML-D01A是我司新一代智能闭锁装置,不需要开关柜提供的外部电源,只需通过钥匙上自带的开锁指令就可以检测到柜内带电情况,无电状态下钥匙轻松打开闭锁装置。该装置是汇集智能开锁、防误操作、带电显示、紧急解锁、验电核相环保节能等几大功能集于一体的的新型产品。
产品内部采用了智能逻辑分析电路,当开关柜内有高压时装置的带电显示灯被点亮,通过指示灯的亮和灭区分带电状态(有高压电,指示灯亮;无高压电,指示灯不亮);同时装置会自动分析出高压柜内的带电情况,如果柜内有高压(有电),使用电子钥匙不能开锁,而且有报警提示音,说明内有高压(同时完成验电过程);反之柜内高压停电(无电)后,使用电子钥匙就能顺利开锁进行检修操作。
电子钥匙提供开锁的动力强悍、行程到位,寿命在10万次以上。钥匙的日常维护除更换电池 外不用其它操作,降低了产品的使用成本。
闭锁装置具备验电核相功能,用户可以根据实际的情况分析A、B、C三相是否平衡,有无缺相或相差,保证输出后用电设备的正常运行和安全。而且带电指示灯可以进行插拔操作,以减少能量损耗,还可以延长带电显示灯的显示寿命。
产品主要功能:
智能闭锁(有电闭锁,无电开锁)、带电显示(支持指示灯插拔)、验电核相、紧急解锁、 开闭锁状态远传功能
主要性能参数:
智能闭锁装置标称电压10KV,套管容量23PF(其他电压和容值需提前沟通确认)
使用寿命≥100000次,电池使用寿命≥开锁500次
带电显示寿命≥100000小时
抗震能力:海拔在3000米以下,振动力装置0.5G以下。
抗冲击:15Kg 11ms
工作环境温度:-30~70℃
环境湿度:95﹪无冷凝或滴水
重量:220克 外观尺寸:108*68*46(单位:mm)

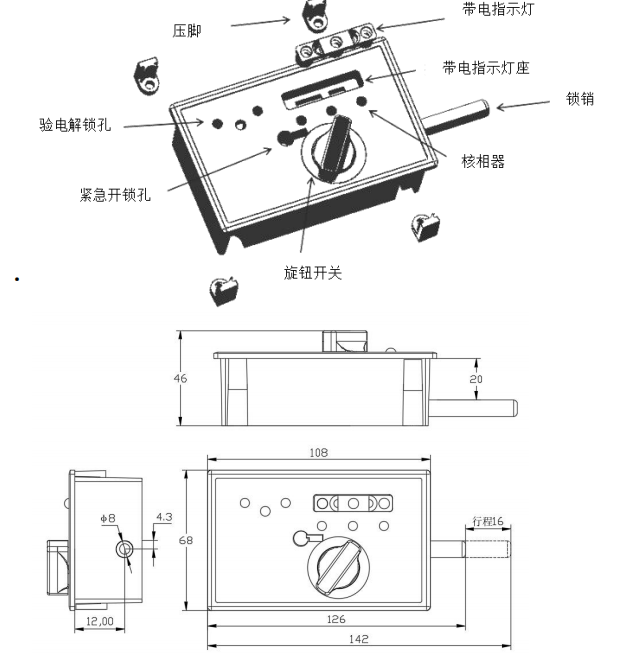

三、智能闭锁装置PML-D01A介绍
四、钥匙介绍

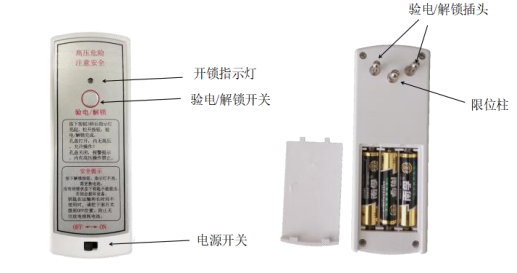

4.1 电子钥匙介绍
4.2 使用说明
4.2.1将钥匙插入验电解锁插孔,按下验电解锁开关后松开按键,智能闭锁装置处于解锁状态。
4.2.2操作结束后通过旋钮开关将锁杆进行闭锁操作,锁杆处于闭锁状态。
4.3 运输、存储说明
4.3.1在发给客户运输的途中,为避免电池短路引起的火灾、爆炸等意外情况发生,建议电池与钥匙分开存放。
4.3.2长时间不使用钥匙时,请将钥匙总电源开关,拨动至“OFF”位置,以防止误触发解锁按钮造成放电。
4.3.3开锁前请将钥匙与智能锁紧密贴合到位,以免造成开锁不畅。
注意:智能闭锁装置处于解锁状态时钥匙不可拔出。
不可连续开锁操作,每次需间隔3S以上解锁时间。
五、产品使用说明
5.1 PML-D01A安装前电子钥匙实验测试
5.1.1 按下验电解锁开关,指示灯点亮,说明状态良好,约5秒后灯自行熄灭。

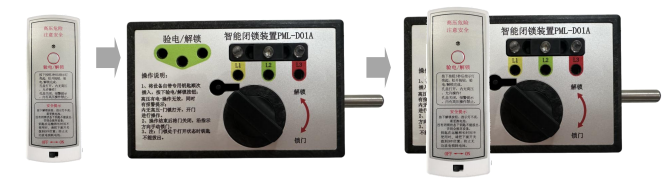

5.1.2 将产品沿着贴膜上红色箭头锁门指示方向旋转旋钮开关,带动锁杆移动并保持锁闭状态,完成锁门动作;然后将电子钥匙插入验电解锁孔,按下验电解锁开关,完成解锁操作。
5.1.3将高压柜内高压套管的A/B/C传感器和地,对应接入到智能闭锁装置的端子上,高压柜内带电的情况下:
带电显示器三颗灯全部闪烁。
将产品的电子钥匙插入验电解锁孔,按下验电解锁开关后松开,听到报警提示音,代表柜内有高压,不允许开锁操作。

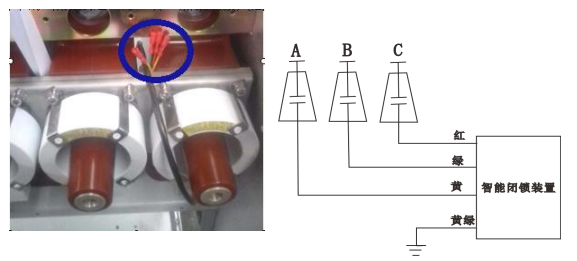

端子定义示意图:
5.1.4当高压柜内没有高压时,带电指示灯灭,将产品的电子钥匙插入开锁孔,按下验电解锁开关后松开按钮,锁杆弹回,关联的电缆舱门或其它保护装置可以打开,就可以进行相应的检修或闭合操作。
5.2 PML-D01A安装前机械钥匙实验测试
5.2.1 在任何状态下,如需强制打开电磁锁需要将机械钥匙,插入紧急解锁孔内,顺时针旋转90度即可进行解锁操作。解锁后机械钥匙需要拔出锁体后方可进行下一步操作。
(正常情况下不建议进行紧急解锁操作,如必须进行此操作,需要配合其他验电设备确保开 关柜内无电方可进行操作!)
5.3 PML-D01A更换带电指示灯操作
5.3.1 拆卸带电指示灯:在无电状态下,通过使用专用更换工具进行更换,把起拔器的2个弯钩,伸入到灯座的插拔孔内,然后弯钩钩住灯座后,即可拔出带电指示灯。
5.3.2 安装带电指示灯:在无电状态下,把带电指示灯插入插槽内即可,安装时注意灯座的方向,反装后会导致安装不到插槽内。
六、结构安装
6.1 PML-D01A结构安装 先取下壳体上的4个压脚,将壳体正面朝向柜体外部,在柜体内部安装卡扣,开槽尺寸 (103mm*63mm)如下图所示。
6.2 接线安装 将高压柜内高压套管的A/B/C传感器和地传感器,对应接入到智能闭锁装置后的端子。
