高压开关柜用智能闭锁装置
PML-D01说明书
一、产品简介:
该智能闭锁装置用于高压开关柜的门锁,是保证电网安全运行、确保设备和人身安全、防止误操作的重要安全装置,该装置广泛用于新型的户内环网柜或老型配电柜的改造,只需和开关柜内传统带电显示器连接的(高压套管)传感器接通,就能起到防止误分、合断路器,防止带负荷分、合隔离开关,防止带电挂(合)接地 线(接地开关),防止带接地线(接地开关)合断路器(隔离开关),防止误入带电间隔的作用,从而避免了误操作事故的发生。

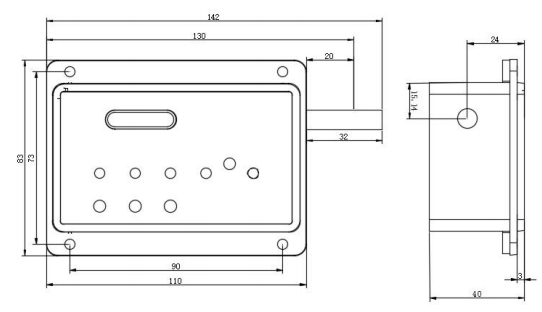

二、PML-D01外观与尺寸图:

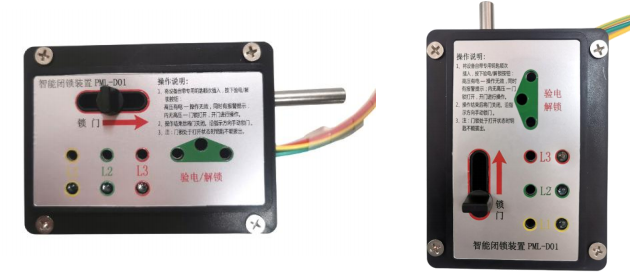

三、智能闭锁装置PML-D01功能特点介绍:
PML-D01是我司新一代智能闭锁装置,不需要开关柜提供的外部电源,只需通过钥匙上自带的开锁指令就可以检测到柜内带电情况,无电状态下,钥匙轻松打开闭锁装置。该装置是汇集智能开锁、防误操作、带电显示、环保节能等几大功能集于 一体的的新型产品。产品内部采用了智能逻辑分析电路,当开关柜内有高压时装置的带电显示灯被点亮,通过指示灯的亮和灭区分带电状态(有高压电,指示灯亮;无高压电,指示 灯不亮);同时装置会自动分析出高压柜内的带电情况,此时(带电)即使用电子 钥匙也不能开锁,并且有蜂鸣器报警提示,说明内有高压(同时完成验电过程);反之柜内高压停电(无电)后,使用电子钥匙就能顺利开锁进行检修操作。 电子钥匙提供的开锁动力强悍、行程到位,使用几乎没有磨损,寿命在10万次以 上。钥匙的日常维护除更换电池外不用其它操作,降低了产品的使用成本。 闭锁装置具备验电核相功能,用户可以根据实际的情况分析A、B、C三相是否统 一输出,有没有缺相或相差,保证输出后用电设备的正常运行和安全。
产品主要功能:
智能闭锁(有电闭锁)、带电显示、验电核相
主要性能参数:
1、智能闭锁装置标称电压10KV,套管容量23PF(其他电压和容值需提前沟通确认)
2、使用寿命≥100000次,电池使用寿命≥开锁500次
3、带电显示寿命≥100000小时
4、抗震能力:海拔在3000米以下,振动力装置0.5G以下。
5、抗冲击:15Kg 11ms
6、工作环境温度:-30~70℃
7、环境湿度:95﹪无冷凝或滴水
8、重量:300克
9、外观尺寸:110*83*40(单位:mm)
四、电子钥匙介绍:

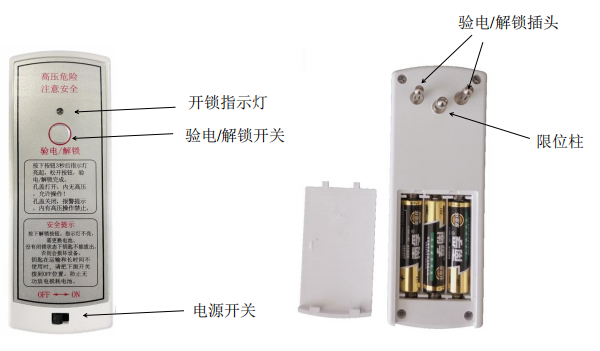

4.1 产品说明:
4.2 使用说明:

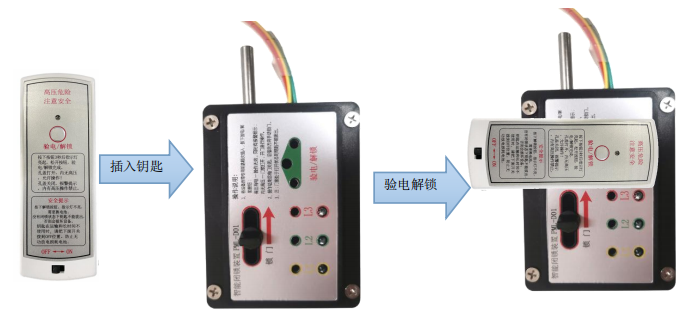

4.2.1将钥匙插入验电/解锁插孔,按下验电/解锁开关后(或红色指示灯点亮时) 松开按键,智能闭锁装置处于解锁状态。
4.2.2操作结束后将锁栓进行复位,锁栓处于闭锁状态。
4.3 运输、存储说明:
4.3.1在发给客户运输的途中,为避免电池短路引起的火灾、爆炸等意外情况发生,建议电池与钥匙分开存放。
4.3.2长时间不使用钥匙时,请将钥匙总电源开关,关闭至“OFF”位置,以防止 误触发解锁按钮造成放电。
4.3.3开锁前请将钥匙与智能锁紧密贴合到位,以免造成开锁不畅。
注意:智能闭锁装置处于解锁状态时钥匙不能拔出。 不能连续开锁操作,每次需间隔3S以上解码时间
五、产品使用说明:
5.1 PML-D01 安装前钥匙实验测试
5.1.1 按下验电/解锁开关,指示灯点亮,说明状态良好,约5秒后灯自行熄灭。
5.1.2 将产品的电子钥匙插入开锁孔,沿产品上红色箭头指示方向滑动锁门按钮,带动锁杆向红色箭头移动并保持锁闭状态,完成锁门动作;按下验电开锁开关,锁栓复位,解锁按 钮恢复原位,完成解锁动作。
5.1.3 将智能闭锁装置后的4根接线黄、绿、红和黄绿线依次接入高压柜内高压 套管的A/B/C传感器和地,高压柜内带电情况下:
带电显示器三颗灯全部点亮,顺次闪烁。
将产品的电子钥匙顺序插入开锁孔,按下验电/解锁开关后松开,听到 嘀..报警,代表柜内有高压,不允许开锁操作。
5.1.4当高压柜内没有高压时,带电指示灯灭,将产品的电子钥匙插入开锁孔,按下验电/解锁开关后松开按钮,锁栓被弹回,关联的电缆舱们或其它保护装置可以打开,就可以相应的 检修或闭合操作
六、结构安装:
6.1 PML-D01结构安装

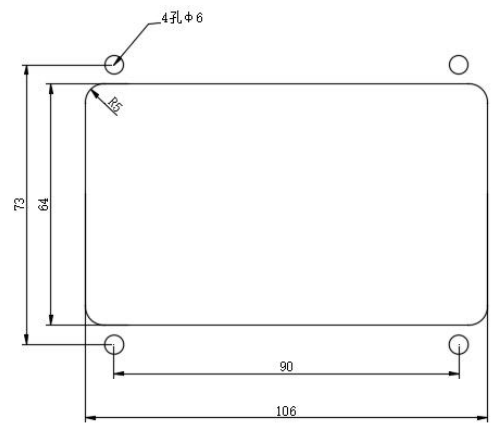

取下前壳的4颗螺钉,将壳体正面朝向柜体外部,进行安装,开槽尺寸如下图所示。
6.2 接线安装:

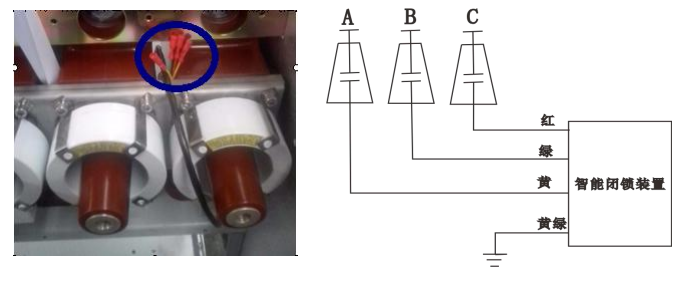

将智能闭锁装置后的4根连接线黄、绿、红和接地线依次接入高压柜内高压套管的 A/B/C传感器和地。

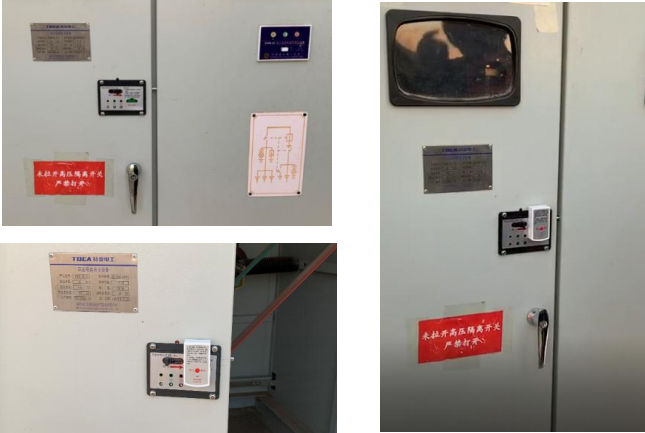

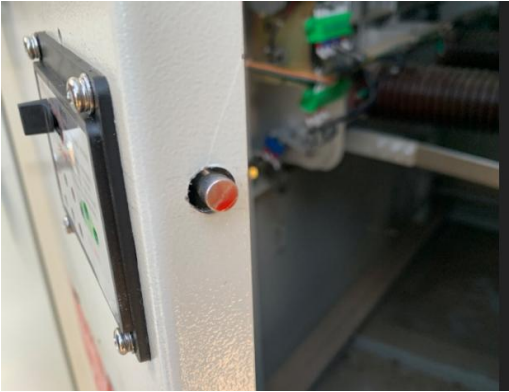

6.3 安装效果图:
七、包装运输:
7.1设备制造完成并通过检验后应及时包装,确保其不受污损。
7.2 运输方式由客户选用,需方负责现场到货后卸车。
7.3所有部件经妥善包装或装箱后,在运输过程中应采取其他防护措施,以免散失 损坏或被盗。
7.4包装箱外应标明订货号等信息。
