一、 使用范围
27V-10VA 系列产品是一种新型的高压电容取电电源,由高压电容、取能变压器及电源控制板组成,可输出27V交流电。电容取电电源广泛应用于故障指示器汇集单元、柱上开关、环网柜、气象、通讯、监控等需要取电的设备,适用于ZW20开关、ZW32开关以及故障检测等需要工作电源的场合使用,可取代传统的PT及太阳能供电方式。

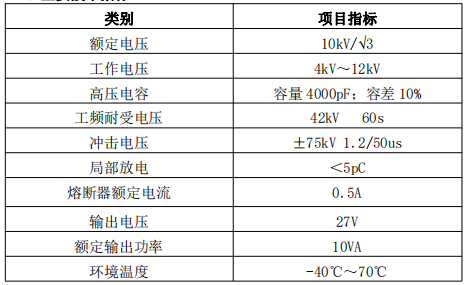

二、主要技术指标

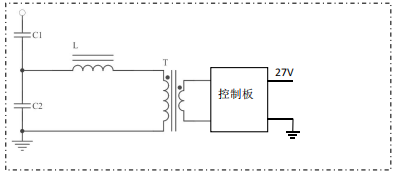

三、 工作原理

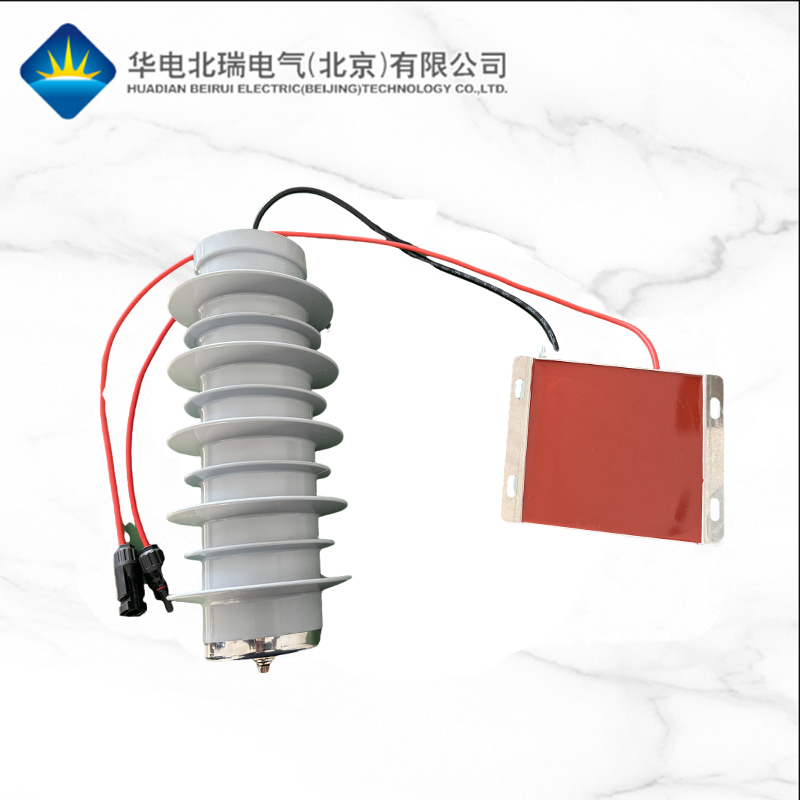

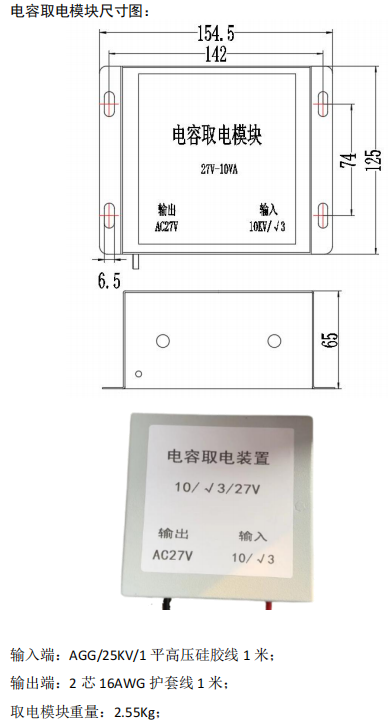

四、 外形尺寸及实物图

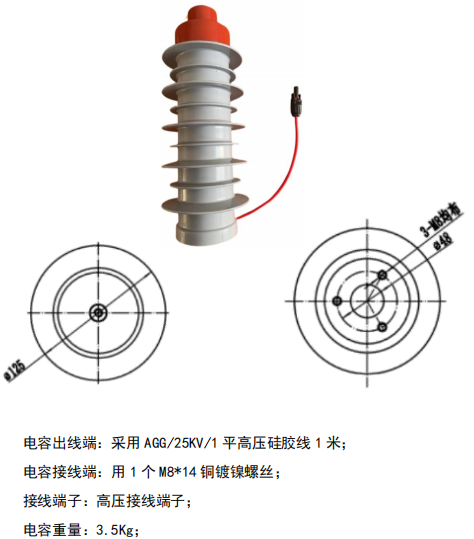

一次电容尺寸图:

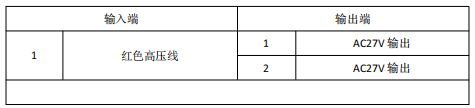

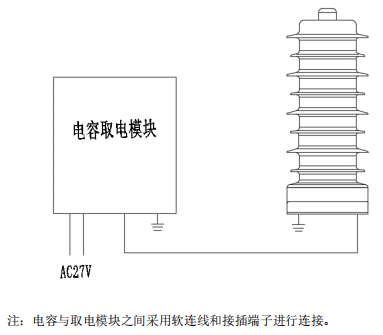

五、 端子定义接线图
六、 使用注意事项
1) 电容分压器的安装底板或明示的接地端子为工作地,应使用 1mm2 以上的导线直接连接到可靠的地端子。
2) 在 42kV 工频耐压试验时,一次电流为200mA左右,试验设备需满足所需输出功率,试验时设备显示试验电流增加属于正常现象。
