EKL4 故障指示器安装使用说明书
一、产品简介:
EKL4 电缆故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上,用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。线路发生故障时,工作人员可借助指示器的报警指示,迅速确定故障区段,并找出故障点。同时,报警信息可实时发送到监控中心的服务器,在监控电脑的屏幕上显示出故障所在的区域和具体位置,引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率,缩短停电时间,迅速恢复供电,提高供电可靠性和经济效益,有着十分重要的意义。
二、主要功能:
1. 短路报警指示:短路传感器在工作中检测线路的电流,当线路发生短路故障且故障电流达到或超过报警电流整定值时,短路传感器发出报警信号,通过光纤传输给主机,主机接收 到此信号后,产生相应的报警指示信号。
2. 接地报警指示:接地传感器在工作中检测线路的零序电流,当线路发生接地故障且接地故障电流达到或 超过报警电流整定值时,接地传感器发出报警信号中,通过光纤传输到主 机,主机接收到此 信号后,产生相应的报警指示信号。
3. 自动复位 :当指示器发出报警信号后,如果无人工复位,则指示器将在设定的复位时间内自动复位。
4. 人工复位 :当指示器产生报警后,可通过触发指示器主机面板上的“复位/测试”按钮进行复位,以解除报警。
5. 测 试 :指示器可进行工作性能自检。通过按下主机面板上的“复位/测试”按钮并保持1.5秒进行测试。

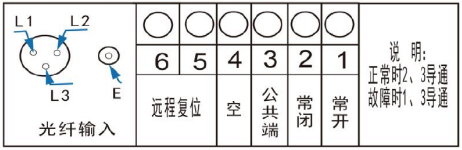

6. 端子定义:
三、安装步骤:
1、指示器的主机安装在配电柜的前面板上;
2、短路传感器的安装;短路传感器必须安装在电缆的单相分支上,安装时可直接安装在被测电缆上,并进行紧固,防止滑动而造成脱落。

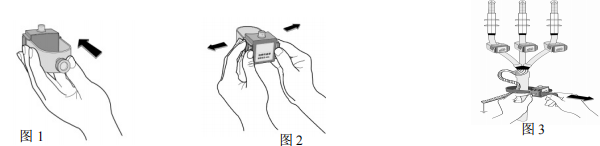

安装(参见图 1), 拆卸(参见图 2)。
3、接地传感器的安装: 接地传感器安装时应注意需将电缆的三根导线包围起来,电缆的接地线必须回穿传感器并紧固,防止 滑动而造成脱落。(参见图 3)
4、连接: 传感器与主机采用光纤线连接,安装时将光纤的两端分别插入到传感器、主机的光纤接头上,旋紧接头 使光纤不能拔出。具体步骤如下:
4.1、将 L1 相短路传感器光纤线的另一端插入主机后面板上 L1 对应的 A 光纤孔;
4.2、将 L2 相短路传感器光纤线的另一端插入主机后面板上 L2 对应的 B 光纤孔;
4.3、将 L3 相短路传感器光纤线的另一端插入主机后面板上 L3 对应的 C 光纤孔;
4.4、 安装时将接地传感器光纤线的另一端插入主机后面板 E 对应的光纤孔
四、主机尺寸:
长×宽×高为: 96×49×85mm 主机安装开口尺寸:长:92±0.5mm 宽:44±0.5mm
五、操作:
1. 测试:需要自检时,按下面板上“复位/测试”按钮并保持 1.5 秒,本机进入自检状态,面板上的所有 指示灯闪亮,表明整机工作状态正常,5 秒后继电器复位。
2. 清除报警:当线路发生故障时指示器产生报警信号,故障处理完毕后应清除报警,可通过触发指示器主 机面板上的“复位/测试”按钮解除报警。如果无人工进行复位,在整定时间(8、12、24 小时)后,指示器可自动进行复位。
六、技术参数:
1.短路电流报警:≥200A,误差±20%;出厂设定为:800A,延时:60ms
2. 接地电流报警:20A-100A,误差±10%;出厂设定为:20A,延时:60ms
3. 工作电源: ER14505 3.6V 锂电池
4. 整机待机电流:≤ 5μA
5. 自动复位时间:8h、12h、24h 可选
6. 指示器防护等级:主机 IP40;传感器 IP65
7.远传继电器:120V/AC-0.5A 30V/DC-2A
8. 短路电流传感器最大承受电流:20KA 4S
9. 工作环境及使用范围:-25℃~+70℃;相对温度:≤95%
